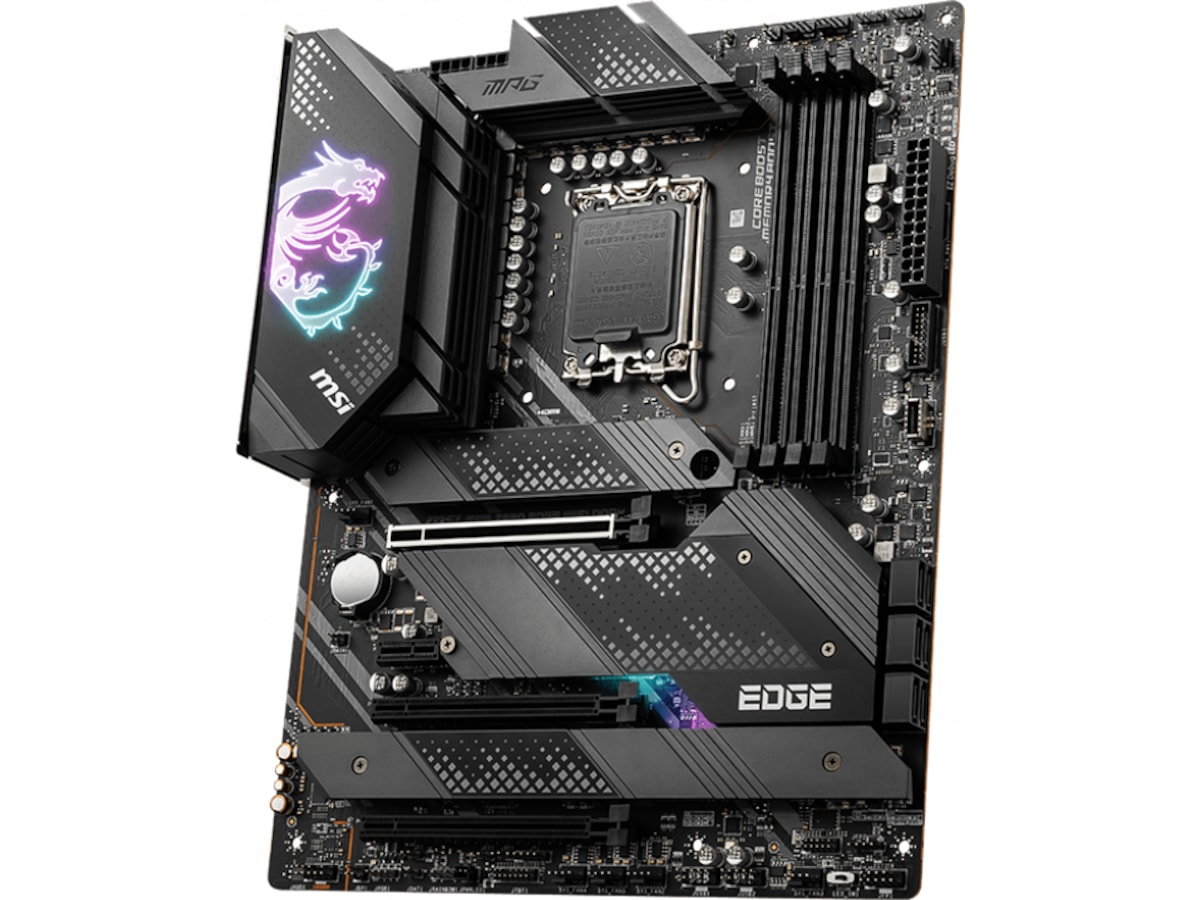

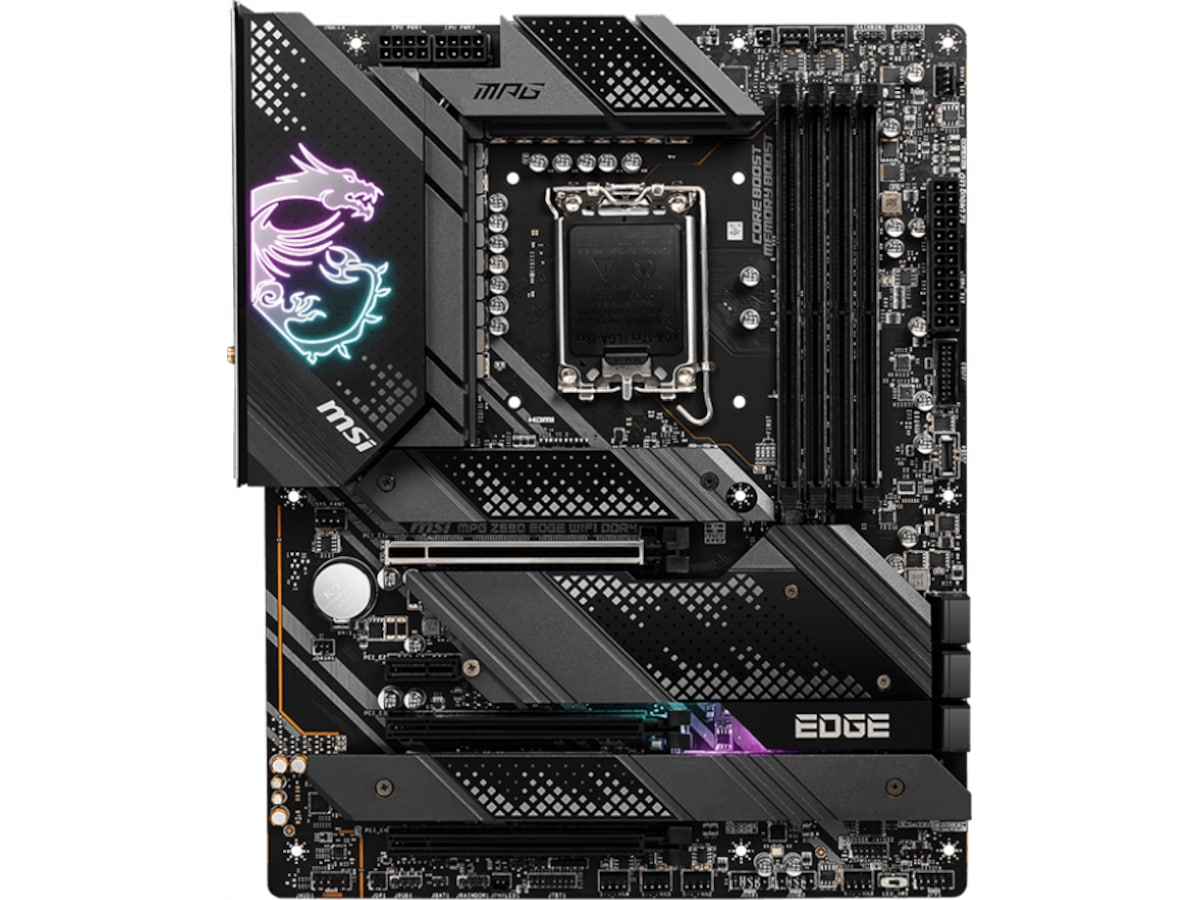

MSI MPG Z690 EDGE WIFI Moderkort

Name: MSI MPG Z690 EDGE WIFI Moderkort
Brand: MSI
SKU: 1202227
Availability: Discontinued

Of MSI

Produktinfo

MPG Z690 EDGE WIFI DDR4

Core Boost Technology

Kombinationen av 2x 8-poliga strömkontakter och förstklassig layoutdesign är redo att släppa loss maximal prestanda.

Premium PCB-material

6 lager PCB med användning av material av serverkvalitet och 2 oz tjock koppar ger högre prestanda och långvarig systemstabilitet utan några kompromisser.

Audio Boost 5

Isolerat ljud med en högkvalitativ ljudprocessor och förstärkare för den mest uppslukande spelupplevelsen.

16+1+1 strömförsörjning med digital PWM

En aggressiv digital VRM-kraftdesign med digital PWM IC och ett direkt 16-fasigt kraftsystem med 75A Smart Power Stage ser till att ditt system fungerar smidigt under de mest extrema förhållanden.

PREMIUM TERMISK LÖSNING

MSI MPG Z690 EDGE WIFI DDR4 THERMAL översikt

Premium termisk design

Aluminiumhölje med kylfläns, värmerör, högkvalitativa 7W/mK MOSFET-värmekuddar och extra choke-värmekuddar säkerställer att alla kärnor körs med hög prestanda.

M.2 Shield Frozr

Förstärkt inbyggd M.2 termisk lösning. Skyddar M.2 SSD-enheter medan strypning förhindras, vilket gör att de kan köras snabbare.

Pumpfläktstöd

Kontrollera vattenkylningspumpens hastigheter för bästa flöde och ljudkontroll.

Förstorad chipset-kylfläns

Större kylfläns för chipset ger bättre värmeavledning och kylningseffekter.

HÖGHASTIGHETSÖVERFÖRING

MSI MPG Z690 EDGE WIFI DDR4 LIGHTNING översikt

2,5 G nätverkslösning

Med premium 2,5G LAN med LAN-hanterare får du en bättre nätverksupplevelse.

Lightning USB 20G

Inbyggd USB 3.2 Gen 2x2-port med 20 Gbps överföringshastighet, 4X snabbare än USB 3.2 Gen 1.

Intel WiFi 6

Den senaste trådlösa lösningen stödjer MU-MIMO och BSS färgteknik, och levererar hastigheter på upp till 2 400 Mbps.

Memory Boost

Den fullständigt isolerade DDR-kretsen levererar rena datasignaler för utmärkt spel och den bästa överklockningsprestandan.

Lightning Gen 5-lösning

De senaste Gen 5 PCI-E-kortplatserna med upp till 128 GB/s bandbredd för maximal överföringshastighet.

MSI MPG Z690 EDGE WIFI DDR4 & MPG VELOX 100R AIRFLOW & MPG CORELIQUID K360 & MPG A750GF

MSI MPG Z690 EDGE WIFI DDR4 DIRECT 16 + 1 +1 FAS POWER DESIGN

DIRECT 16 + 1 +1 FASER STRÖMDESIGN

Släpp loss och bibehåll maximal prestanda med en aggressiv VRM-design byggd med totalt 16 direkta +1+1 strömfaser. MPG-seriens moderkort kombinerar 2x 8-pins strömkontakter och exklusiv Core Boost-teknik och är redo att klara av tungt dagligt arbete.

2x 8Pin CPU Power-kontakter
16 direkt effektfaser/ 75A Smart Power Stage
1 fas GT Power
1-fas AUX-ström
Digital PWM IC

PREMIUM TERMISK LÖSNING FÖR HÖGRE PRESTANDA

MPG Z690 EDGE WIFI DDR4 har aluminiumhölje med VRM-kylfläns, värmerör, 7W/mK MOSFET-värmekuddar, M.2 Shield Frozr för att säkerställa extrem prestanda med låg temperatur.

OÖVERTRÄFFAD MINNESPRESTANDA

MSI:s moderkort är fullproppade med funktioner för att ge ditt systemminne högre hastighet, högre överklockningsbarhet och ökad stabilitet. Optimerade spår och en helt isolerad minneskrets garanterar perfekt stabilitet och prestanda, så att du aldrig behöver oroa dig för att ditt system ska krascha.

LIGHTNING GEN 5 PCI-E

MSI Lightning Gen 5 PCI-E representerar bandbredden för ett x16-gränssnitt till 128 GB/s, vilket är dubbelt så högt som föregående generation. Den avancerade SMT (Surface Mount Technology) PCI-E-kortplatsen minskar störningar och elektriskt brus och stöder fullt ut högre bandbredd och snabbare överföringshastigheter för PCI-E 5.0-signalen.

WI-FI 6 & BLUETOOTH

Använd din LAN-port för onlinegaming medan du använder WiFi för andra online-applikationer. Wi-Fi 6 använder den senaste OFDMA- och tvåvägs MU-MIMO-tekniken och ger trådlösa överföringshastigheter på upp till 2,4 Gbit/s.

MAXIMAL DATAÖVERFÖRING MED 2,5G LAN

MPG Z690 EDGE WIFI DDR4 har Ethernet-nätverk med hög bandbredd och låg latens för krävande spelare och avancerade användare. Den inbyggda 2,5 Gbps-anslutningen ger en otrolig dataöverföringshastighet som är snabbare än någonsin tidigare. MSI LAN Manager klassificerar och prioriterar automatiskt latenskänsliga program för dina applikationer, vilket ger dig den bästa online-upplevelsen med låg latens.

DUBBEL BANDBREDD MED LIGHTNING USB 3.2 GEN 2X2 20G

Att använda USB 3.2-enheter har aldrig varit snabbare! Med USB 3.2 Gen2x2-kontrollern erbjuder MSI:s moderkort aldrig tidigare skådade USB-hastigheter på upp till 20 Gb/s när du ansluter den bakre USB Typ-C-kontrollern. Lightning USB 20G-kontakterna är täckta med guld för att säkerställa en bättre signal och prestanda.

FÖRSTÄRK DIN UPPLEVELSE MED AUDIO BOOST 5

Likt ett dedikerat ljudkort har Audio Boost 5 en HD-ljudprocessor, en dedikerad förstärkare och högkvalitativa ljudkondensatorer som alla är fysiskt isolerade från resten av moderkortets kretsar för att säkerställa den renaste ljudsignalen för att lokalisera fiender med exakt precision. Drivs av ALC 4080 ljudprocessor, detta moderkort stöder 120dB SNR, 32-bitar/384kHz och DSD Super Audio CD uppspelning och inspelning.

PCB DESIGN

PCB-designen har optimerats för högre bandbredd och snabbare överföringshastigheter, vilket också är fördelaktigt för pålitlig kretsöverföring.

6 PCB-lager
IT-170 Server-grade PCB-material
2 oz förstärkt koppar (ca 56,7 gram)

MSI MPG Z690 EDGE WIFI DDR4 FÖRSTÄRK DITT SYSTEM MED PCI-E STÅLPANSAR

FÖRSTÄRK DITT SYSTEM MED PCI-E STEEL ARMOR

MSI PCI Express Steel Armor-kortplatser är säkrade på moderkortet med extra lödpunkter och klarar vikten av tunga grafikkort. När alla fördelar i spel räknas, skyddar Steel Armor kontaktpunkten från elektromagnetiska störningar.

Tekniska specifikationer

Allmänt
Produktlinje	MSI
Modell	MPG Z690 EDGE WIFI
Producentens garanti (månader)	36
EAN	4719072886554

Moderkort
Formfaktor	ATX
RAM-kortplatser	4 DIMM-kortplatser
RAM som stöds (registrerad eller buffrad)	Ej buffrad
Stöder Ram Integrity Check	Icke ECC
Processor-socket	LGA1700-uttag
RAM-teknik som stöds	DDR5 SDRAM
Kompatibla processorkommentarer	Stöder 12:e generationens Intel Core/Pentium Gold/Celeron
Kretstyp	Intel Z690
RAM-hastighet som stöds	5600 MHz (O.C.), 6400 MHz (O.C.), 5066 MHz (O.C.), 4800 MHz, 5000 MHz (O.C.), 6200 MHz (O.C.), 5800 MHz (O.C.), 5333 MHz (O.C.), 6000 MHz (O.C.), 5400 MHz (O.C.), 6133 MHz (O.C.), 5200 MHz (O.C.)
Strömkontakter	2 x 8-stifts ATX12V-kontakter, 24-pin kontakt för huvudström

Moderkortegenskaper
BIOS-egenskaper	MSI ClickBIOS 5
Hårdvaruegenskaper	16+1+1 Phase Power Design, Dubbelt ESD-skydd, MSI Audio Boost 5, Game Boost, AMD CrossFireX-tekniksupport, 2oz Copper PCB, 6 Layer PCB, Förmonterat I/O-skydd, Debug LED, Surface Mount Technology (SMT), M.2 Shield FROZR, MSI Steel Armor, MSI Mystic Light, MSI Core Boost

Gränssnitt
Lagringsportar	6 x SATA-600 (RAID), 4 x M.2
USB/FireWire-portkonfiguration (sidhuvud)	1 x USB-C Gen 2 + 2 x USB 3.2 Gen 1 + 4 x USB 2.0
USB/FireWire-portkonfiguration (aktiv)	1 x USB-C Gen 2x2 + 5 x USB 3.2 Gen 2 + 2 x USB 2.0
RAID-egenskaper	Intel Smart Response Technology
Lagring	M.2-uttag, Serial ATA-600 (RAID)
USB/FireWire	USB 3.2 Gen 2, USB-C Gen 2x2, USB 3.2 Gen 1, USB-C Gen2

Videoutgång
Typ	Grafikadapter (CPU krävs)

Ljudutgång
Typ	Ljudkort
Audio Codec	Realtek ALC4080
Ljud	High Definition Audio (8-kanalig)
Standarder som följs	HD-ljud

Nätverk
Nätverksstyrenhet	Intel I225-V
Nätverk	Bluetooth 5.2, 802.11a/b/g/n/ac/ax, 2.5 Gigabit Ethernet
Datalänkprotokoll	IEEE 802.11b, 802.11ax, IEEE 802.11g, IEEE 802.11a, 2.5 Gigabit Ethernet, IEEE 802.11n, IEEE 802.11ac, Bluetooth 5.2

Kabeldetaljer
Medföljande kablar	2 x Seriell ATA-kabel

Diverse
Produkttyp	Moderkort
Inkluderade tillbehör	USB-enhet, Wi-Fi-antenn, 1 till 2 RGB LED Y- förlängningskabel, Rainbow RGB LED-förlängningskabel, Kabeletiketter, MPG-klistermärken, Fodralemblem, 2 x M.2-klämmor, Skruvmejsel, Rengöringsborste

RAM
Egenskaper	Minnesarkitektur med dubbel kanal, Intel Extreme Memory Profiles (XMP) 3.0

Expansionsuttag
Expansionskortplatser	1 x CPU, 1 x PCIe 3.0 x1, 4 x DIMM 288-stift, 1 x PCIe 5.0 x16, 2 x PCIe 3.0 x16 (x4-läge)

Lagringsgränssnitt
Lagringsgränssnitt	SATA-600 -kontakter: 6 x 7 pin seriell ATA - RAID 0 / RAID 1 / RAID 10 / RAID 5, PCIe 4.0 -kontakter: 2 x M.2 - RAID 0 / RAID 1 / RAID 5, SATA-600 / PCIe 4.0 -kontakter: 2 x M.2 - RAID 0 / RAID 1 / RAID 5

Tillhandahållet gränssnitt
Gränssnitt	1 x ljudingång - mini-jack, 1 x ljudutgång (center/subwoofer) - mini-jack, 2 x USB 2.0, 5 x USB 3.2 Gen 2, 1 x DisplayPort, 1 x LAN (2.5Gigabit Ethernet), 1 x HDMI, 1 x mikrofon - mini-jack, 1 x ljudutgång - mini-jack, 1 x USB-C Gen2x2, 1 x ljudutgång (bakre) - mini-jack, 1 x TOSLINK

Interna gränssnitt
Interna gränssnitt	2 x USB 3.2 Gen 1 - header, 1 x ljud - header, 1 x Thunderbolt - header, 1 x USB-C Gen2 - header, 4 x USB 2.0 - header
